Το 3d print μπορεί να φαίνεται πως δεν έχει όρια, αλλά υπάρχουν πράγματα ή υλικά, που χρησιμοποιούνται, που δεν ταιριάζουν. Αυτός είναι ένας σύντομος οδηγός για το πως να αποφύγετε μερικά αρνητικά πράγματα όταν σχεδιάζετε το μοντέλο σας.
1. Σχεδιάστε σε στερεά σώματα, χωρίς επιφάνειες, είναι ευκολότερο.
To 3d print δεν μπορεί να εκτυπώσει επιφανειακά μοντέλα από προγράμματα CAD, αλλά θα πρέπει να έχετε ένα στερεό σώμα από αρχείο CAD. Τα τοιχώματα μπορεί να είναι λεπτά, μέχρι 0.5 χιλιοστά (1 χιλιοστό αν θέλετε να είστε ασφαλής), αλλά δεν μπορούν να έχουν μηδενικό πάχος. Απλά θυμηθείτε πως ένα από τα λίγα πράγματα που δεν μπορείτε να επιτύχετε με το 3d print, είναι η εκτύπωση μεμβράνης (για παράδειγμα αλουμινόχαρτο κλπ). Εάν έχετε σχεδιάσει επιφάνειες για τη δημιουργία σχήματος, θα πρέπει να σιγουρευτείτε πως όλες οι επιφάνειες έχουν κλείσει μεταξύ τους(συμβουλή νο 4).
2. Όχι διαμοιραζόμενες γωνίες
Το αρχείο CAD δεν πρέπει να περιέχει διαμοιραζόμενες γωνίες μεταξύ των αντικειμένων. Μπορείτε όμως να χρησιμοποιήσετε κενό 0.1 χιλιοστών μεταξύ των κομματιών ή μια επικάλυψη εάν τα κομμάτια είναι ενωμένα μαζί.
3. Προσοχή στα “normals” του σχεδίου
Με τον όρο “normals” αναφερόμαστε στα κάθετα σημεία αναφοράς των επιφανειών, σε μοντέλα CAD, προκειμένου να καθορίσουμε αν μια επιφάνεια έχει εσωτερική η εξωτερική όψη. Αν για παράδειγμα τα “normals” μιας επιφάνειας δείχνουν προς την λάθος κατεύθυνση, ο υπολογιστής θα καταλάβει πως μια εξωτερική επιφάνεια είναι εσωτερική, ακόμη και αν αυτή δεν είναι. Αυτό είναι πολύ εύκολο να διορθωθεί με ένα διορθωτικό λογισμικό, όπως το “Netfabb Basic” που μπορεί να το βρει κανείς δωρεάν.
4. Κλείστε τις επιφάνειες σας
Πριν το μοντέλο σας σταλεί για εκτύπωση, πρέπει να ελεγχθεί για τυχόν ανοιχτές επιφάνειες. Μια ανοιχτή όψη είναι το σημείο που λείπει από την επιφάνεια ενός κομματιού. Αυτό το λάθος μπορεί να προκύψει κατά τη σχεδίαση, όταν σχεδιάζονται επιφανειακά μοντέλα, η μερικές φορές όταν ένα αρχείο χαλάει κατά την αποθήκευση ή την μετατροπή του σε μορφή .stl. Το “Netfabb Basic” μπορεί και πάλι να χρησιμοποιηθεί προκειμένου να ελέγξει τυχόν τέτοια λάθη και να τα διορθώσει.

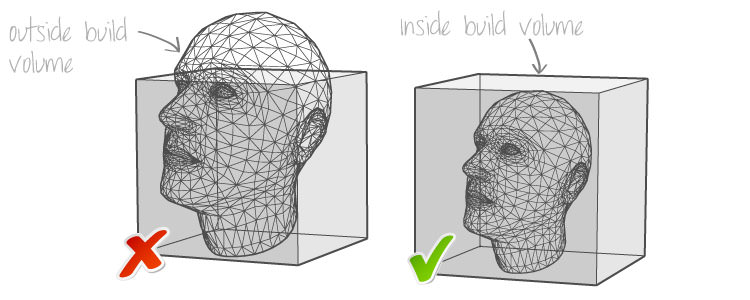

5. Κρατήστε τα όρια
Κάθε μηχανή έχει προγραμματιστεί ώστε να παράγει συγκεκριμένο όγκο και δεν μπορεί να παράγει περισσότερο από αυτό. Εάν το μοντέλο σας είναι μεγαλύτερο από το επιτρεπόμενο μέγεθος, είτε χωρίστε το σε μικρότερα μεμονωμένα κομμάτια, είτε σχεδιάστε τομές στο μοντέλο σας. Επίσης, μπορούμε να το κάνουμε και εμείς για εσάς, εάν είναι απαραίτητο, με τις υπηρεσίες CAD που διαθέτουμε.
6. Μικρύνετε το μοντέλο σας
Μικραίνοντας το μοντέλο σας θα μειώσει δραστικά το κόστος εκτύπωσης του. Εάν μειώσετε τις διαστάσεις του μοντέλου σας κατά το ήμισυ, αυτομάτως το κόστος θα μειωθεί κατά οχτώ φορές. Μπορείτε να χρησιμοποιήσετε τον υπολογιστή κόστους μας προκειμένου να πάρετε όλες τις απαραίτητες πληροφορίες. Θυμηθείτε πάντα να κρατήστε το πάχος των τοιχωμάτων σας στο μίνιμουμ των απαιτήσεων, η παχύνετε τα αφότου έχετε μικρύνει το μοντέλο σας. Αυτό ισχύει ειδικότερα, όταν έχετε μικρύνει μεγαλύτερα συμπλέγματα αντικειμένων, όπως αρχιτεκτονικά μοντέλα.
7. Προσοχή στα κενά
Τα κενά μεταξύ των κινούμενων κομματιών θα πρέπει να είναι τουλάχιστον 0.5 χιλιοστό. Οτιδήποτε μικρότερο από αυτό και το κομμάτι μπορεί να κολλήσει και να αποτρέψει οποιαδήποτε κίνηση. Ένα συνηθισμένο λάθος κατά τη διάρκεια της σχεδίασης είναι το μηδενικό κενό ανάμεσα σε κινούμενα μέρη, οπότε σιγουρευτείτε ότι το έχετε ελέγξει πριν την εκτύπωση. Επίσης μπορούμε να το ελέγξουμε εμείς για εσάς και να το τροποποιήσουμε εάν αυτό είναι απαραίτητο.
8. Το σύνδρομο τον λεπτών συνδέσμων
Εάν το μοντέλο σας έχει λεπτούς συνδέσμους, με ορισμένο από το βάρος του να είναι αστήριχτο στα τελειώματα, βεβαιωθείτε ότι τα στηρίγματα σας είναι δυνατά ώστε να το κρατήσουν. Σε αντίθετη περίπτωση τα στηρίγματα μπορεί να πέσουν ή να σπάσουν. Αυτό είναι ιδιαιτέρως σημαντικό όταν μικραίνουμε ένα μοντέλο. Σε αυτή την περίπτωση δώστε ιδιαίτερη έμφαση στα στηρίγματα, ώστε να υποστηρίζουν τη μάζα στα τελειώματα του μοντέλου σας.
